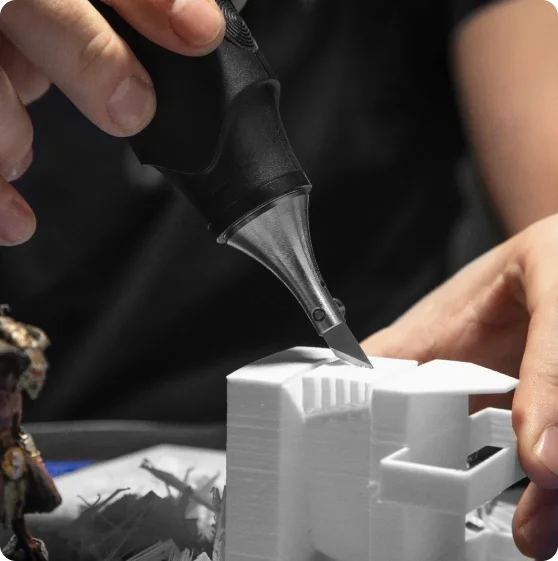

مقدمه‌ای بر چاقوی التراسونیک
چاقوی التراسونیک ابزاری نوین و کارآمد است که از ارتعاشات سریع برای برش دقیق استفاده می‌کند. این چاقو نسبت به تیغه‌های سنتی نیروی کمتری نیاز دارد و اصطکاک را به حداقل می‌رساند. جراحان از آن برای ایجاد برش‌های تمیز با خونریزی کمتر بهره می‌برند. در صنایع غذایی، برش‌های یکنواخت و نرم به بهبود کیفیت محصولات کمک می‌کند. تولیدکنندگان نیز از این فناوری برای برش دقیق مواد پلاستیکی، پارچه‌ای و کامپوزیتی استفاده می‌کنند. کاهش ضایعات و افزایش بهره‌وری، از مزایای کلیدی چاقوی التراسونیک هستند. با پیشرفت فناوری، کاربردهای این چاقو در حوزه‌های مختلف در حال گسترش است. در ادامه، به بررسی جزئیات و کاربردهای گسترده چاقوی التراسونیک خواهیم پرداخت.
چاقوی التراسونیک چگونه کار می کند؟
هر جسم دارای فرکانس خاص خود است که توسط آن جسم پایدار است و به راحتی نوسان می شود. با افزودن یک نیروی خارجی که با آن فرکانس خاص مطابقت دارد، یک نیروی کوچک می تواند نوسان بزرگی به دست آورد. به این پدیده رزونانس می گویند. لبه برش با استفاده از رزونانس به شدت نوسان می کند.

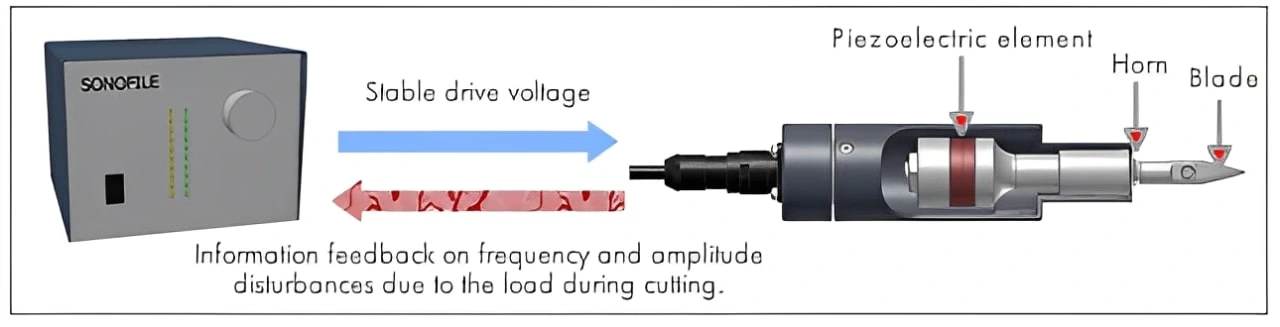

چاقوی التراسونیک از یک “مبدل” که نوسان ایجاد می کند و یک “نوسانگر” که مبدل را به حرکت در می آورد تشکیل شده است. عناصر پیزوالکتریک در مبدل گنجانده شده اند و با اعمال یک ولتاژ متناوب تراز با فرکانس مشخصه مبدل از نوسانگر به عنصر پیزوالکتریک، کل ویبراتور از جمله تیغه کاتر تشدید می شود. مبدل دارای سیستم کنترل بازخورد است که اطلاعات فرکانس یا انحراف دامنه را به نوسانگر ناشی از بار برش ارسال می کند. سیستم کنترل بازخورد می‌تواند حالت رزونانس و دامنه تیغه را ثابت نگه دارد و برش‌ها را قادر می‌سازد تا همیشه مواد را به وضوح و تمیز برش دهند. چاقوی التراسونیک تیغه خود را 20000 تا 40000 بار در ثانیه (20 تا 40 کیلوهرتز) می لرزاند. به دلیل این حرکت، کاتر التراسونیک به راحتی می تواند رزین، لاستیک، پارچه نبافته و مواد کامپوزیت را برش دهد.
کاربردهای چاقوی التراسونیک در صنایع مختلف
چاقوی التراسونیک در صنایع مختلفی به کار می‌رود و به دلیل دقت بالا، کاهش اصطکاک و افزایش بهره‌وری، جایگزین روش‌های سنتی شده است. برخی از مهم‌ترین صنایع که از این فناوری بهره می‌برند عبارت‌اند از:

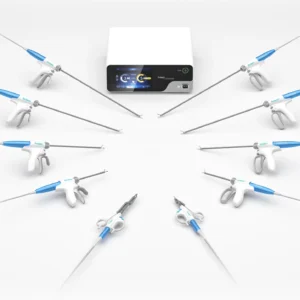

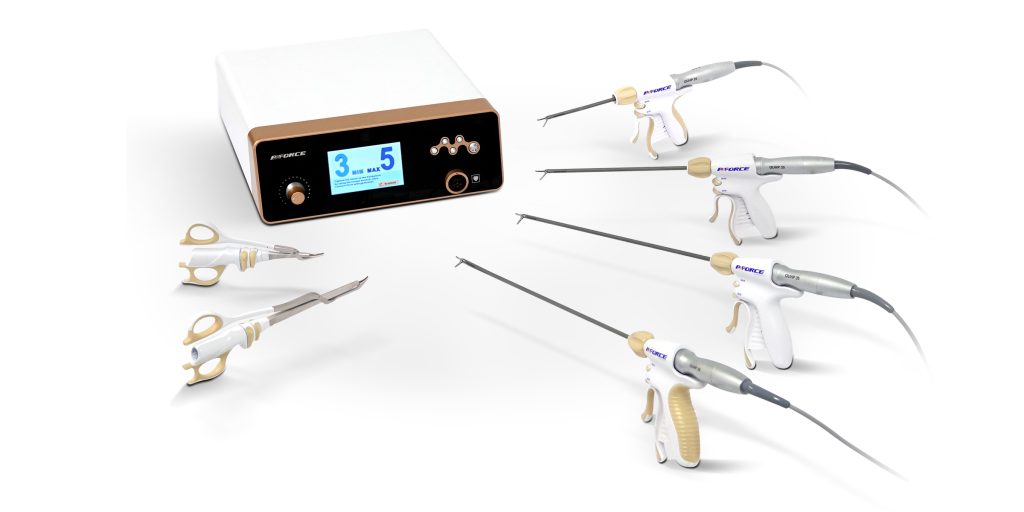

چاقوی جراحی التراسونیک: عملکرد و ویژگی‌ها
تولیدکنندگان چاقوی جراحی التراسونیک از چهار جزء اصلی استفاده می‌کنند: میزبان، دسته، سر چاقو و پدال پا. در دسته، مبدلی نصب شده است که انرژی الکتریکی با فرکانس بالا را به ارتعاش مکانیکی تبدیل می‌کند. سپس این ارتعاشات به سر کاتر انتقال می‌یابند. سر کاتر با فرکانس ۵۵.۵ کیلوهرتز عمل می‌کند و برش دقیقی ایجاد می‌کند.
امواج فراصوتی با قدرت بالا، آب سلول‌های بافتی را تبخیر می‌کنند. این فرایند پیوند هیدروژنی پروتئین را می‌شکند و سلول‌ها را از هم جدا می‌کند. گرمای اصطکاک همراه با ارتعاشات، خونریزی را متوقف کرده و انعقاد را تسهیل می‌کند.
این ویژگی‌ها چاقوی جراحی التراسونیک را به ابزاری ایده‌آل برای جراحی‌های دقیق تبدیل می‌کنند. این ابزار به جراحان کمک می‌کند تا برش‌های تمیز و کنترل‌شده‌ای داشته باشند.
کاربرد بالینی
طبقه‌بندی سر چاقوی التراسونیک
سرهای چاقوی التراسونیک انواع مختلفی دارند. بر اساس کاربرد، می‌توان آنها را انتخاب کرد. سرهای برش در اندازه ۵ میلی‌متری و ۱۰ میلی‌متری وجود دارند. سر کاتر ۱۰ میلی‌متری دارای سه نوع برش متفاوت است. همچنین، بر اساس شکل، سرهای برش به منحنی و مستقیم تقسیم می‌شوند.مزایای چاقوی التراسونیک
چاقوی التراسونیک در مقایسه با چاقوی الکتروسرجری تک‌قطبی عملکرد بهتری دارد. این ابزار از ژنراتور جریان با فرکانس بالا استفاده می‌کند تا دمای موضعی در بافت بدن را افزایش دهد. این فرآیند باعث انعقاد سریع و هموستاز موثر می‌شود.
چاقوی التراسونیک با کاهش آسیب‌های مکانیکی و حرارتی کار می‌کند. در مقایسه با چاقوی الکتریکی، این ابزار مزایای قابل توجهی دارد:
(1) عملکرد همزمان برش و جداسازی را انجام می‌دهد. این امر نیاز به تجهیزات متعدد را کاهش می‌دهد.
(2) دمای کار چاقوی التراسونیک بسیار کمتر است. چاقوی الکتروجراحی با فرکانس بالا به ۱۵۰ درجه سانتیگراد و لیزر به ۳۵۰ درجه سانتیگراد می‌رسند. در حالی که دمای محلی چاقوی التراسونیک کمتر از ۸۵ درجه سانتیگراد است. اثر حرارتی آن تنها ۲.۵ تا ۴ میلی‌متر می‌باشد؛ بنابراین بافت‌های اطراف کمتر آسیب می‌بینند.
(3) دود تولید شده هنگام برش کم است. این موضوع میدان بینایی جراحی لاپاراسکوپی را حفظ می‌کند.
(4) می‌توان از این ابزار به عنوان مکمل یا جایگزین الکتروسرجری، لیزر و اسکالپل استفاده کرد. این ویژگی آن را برای جراحی عمومی، پلاستیک، اطفال، زنان و زایمان، اورولوژی، جراحی قفسه سینه و جراحی ساختارهای استخوانی مانند ستون فقرات و مفاصل مناسب می‌کند.
(5) چاقوی التراسونیک از اصل برش و انعقاد التراسونیک پیروی می‌کند. جریان الکتریکی از بدن عبور نمی‌کند؛ فقط سر چاقو با بیمار تماس دارد.
تسلط بر دانش اولیه الکتروسرجری و ویژگی‌های ابزار جراحی لاپاراسکوپی مهارتی ضروری برای جراحان برجسته است. این مهارت همانند تسلط یک استاد بر شمشیر در کف دست او اهمیت دارد.
معایب:
در حالی که چاقوی التراسونیک مزایای فراوانی دارد، معایبی نیز در استفاده از آن وجود دارد:
هزینه بالا: تهیه و نگهداری تجهیزات التراسونیک معمولاً گران‌تر از ابزارهای سنتی است.
نیاز به آموزش تخصصی: استفاده صحیح از این فناوری به آموزش و تمرین دقیق نیاز دارد.
نگهداری و کالیبراسیون: دستگاه‌ها نیازمند نگهداری منظم و کالیبراسیون دقیق هستند تا عملکرد مطلوب داشته باشند.
محدودیت در برخی موارد: در برش بافت‌های بسیار چگال یا خاص، عملکرد ممکن است بهینه نباشد.
وابستگی به منبع برق پایدار: عملکرد این ابزار به تأمین برق بدون نوسان وابسته است.
این معایب ممکن است در شرایط خاصی مطرح شوند، اما با مدیریت صحیح و آموزش کافی، می‌توان تأثیر آنها را به حداقل رساند.

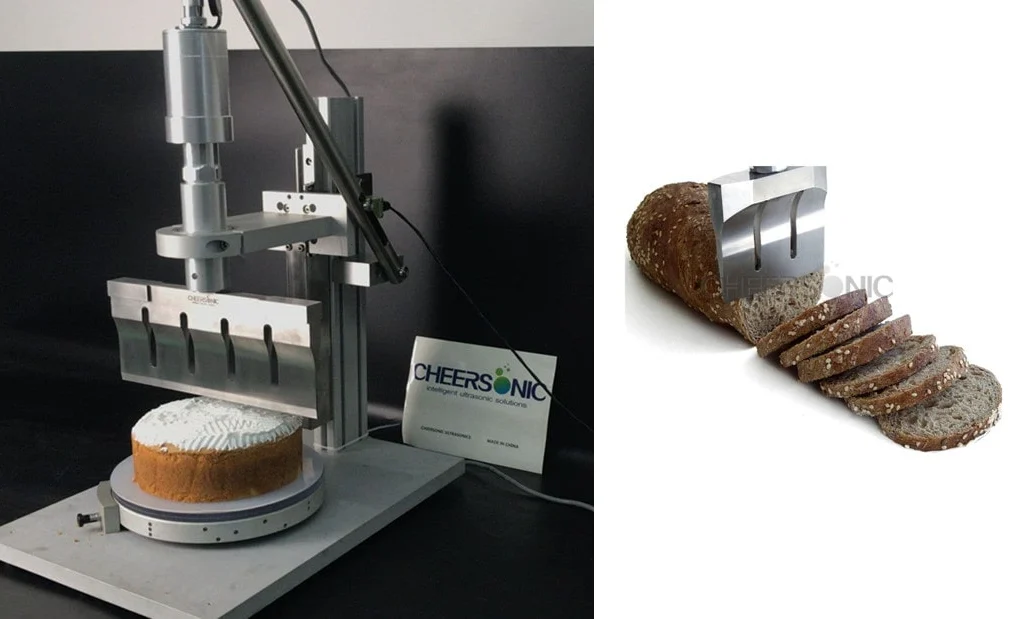

کاربرد چاقوی التراسونیک در صنایع غذایی: برش دقیق و حفظ کیفیت محصولات
در صنایع غذایی، استفاده از چاقوی التراسونیک به معنای برش دقیق و تمیز محصولات است. این فناوری از ارتعاشات با فرکانس بالا استفاده می‌کند تا برش یکنواختی ایجاد کند و از آسیب دیدن بافت‌های حساس جلوگیری کند.
مزایا:
برش تمیز و دقیق: محصولات غذایی بدون آسیب و تغییر شکل برش می‌خورند.
کاهش ضایعات: برش دقیق منجر به کاهش ضایعات و حفظ کیفیت نهایی محصولات می‌شود.
کاهش حرارت تولیدی: حرارت کمتری نسبت به روش‌های سنتی تولید می‌شود که از آسیب حرارتی به مواد جلوگیری می‌کند.
معایب:
هزینه بالاتر: تهیه و نگهداری این تجهیزات نسبت به ابزارهای سنتی گران‌تر است.
نیاز به آموزش: اپراتورهای این سیستم نیاز به آموزش‌های تخصصی دارند.
محدودیت در برخی کاربردها: در برخی موارد، مانند برش مواد بسیار سخت یا چسبناک، عملکرد ممکن است کمتر بهینه باشد.
کاربرد چاقوی التراسونیک در تولید و مونتاژ
در خطوط تولید صنعتی، چاقوی التراسونیک ابزاری پیشرفته برای برش دقیق مواد است. این تکنولوژی به تولیدکنندگان اجازه می‌دهد پلاستیک، فوم و کامپوزیت را به صورت یکنواخت و با کیفیت بالا برش دهند. استفاده از این ابزار باعث کاهش ضایعات، افزایش سرعت تولید و بهبود کیفیت قطعات نهایی می‌شود.

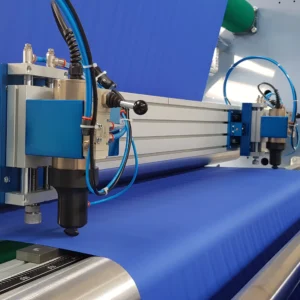

استفاده از امواج فراصوتی برای برش منسوجات
برش التراسونیک در تولید منسوجات رایج است که در آن لبه های ذوب شده و مهر و موم شده و عاری از ساییدگی مورد نیاز است، یا جایی که لبه های برگردانده قابل قبول نیست. برش‌های التراسونیک برای پارچه‌های ضخیم یا پارچه‌هایی با بافت ناهموار یا تغییر ضخامت مناسب هستند، جایی که برش لیزری اغلب لبه‌های ضعیفی را به همراه دارد. برش التراسونیک سطح بالایی از دقت را در اشکال و بریدگی های ساده و پیچیده تضمین می کند. همچنین فرآیند برش تک لایه را قادر می سازد که مستقیماً از رول یا از ورق های ثابت مواد، با نوار نقاله یا میز استاتیک استفاده شود.
برش لایه التراسونیک به روشی مشابه چاقوی نوسانی عمل می کند. تیغه به سمت بالا و پایین نوسان می کند در حالی که حرکت جانبی توسط یک سر کنترل شده توسط کامپیوتر هدایت می شود. برش التراسونیک به روشی مشابه انجام می شود، اما عمل ابزار برش به جای برش، خرد کردن است.

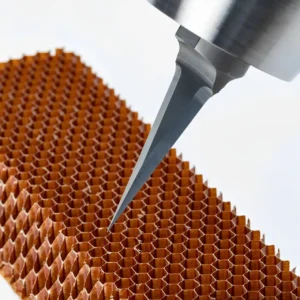

چاقوی التراسونیک در صنایع تولیدی و مونتاژ برای برش دقیق و یکنواخت مواد مختلف مانند پلاستیک، فوم و کامپوزیت کاربرد گسترده‌ای دارد. این فناوری با استفاده از ارتعاشات فراصوتی، برش‌هایی تمیز و بدون تغییر شکل در این مواد ایجاد می‌کند. در صنعت پلاستیک، این چاقو برای برش قطعات خودرو، بسته‌بندی و قطعات الکترونیکی بدون ایجاد لبه‌های نامنظم یا تغییر شکل استفاده می‌شود. در برش فوم، از آن برای بسته‌بندی صنعتی، عایق‌کاری ساختمان و تولید قطعات خودرو استفاده می‌کنند، زیرا بدون فشرده شدن یا خرد شدن، فوم را با دقت بالا برش می‌دهد. در مواد کامپوزیتی مانند فیبر کربن، چاقوی التراسونیک از ایجاد ترک‌خوردگی یا سایش جلوگیری کرده و در صنایع هوافضا، پزشکی و تولید تجهیزات ورزشی نقش مهمی ایفا می‌کند. این فناوری باعث افزایش بهره‌وری، کاهش هزینه‌ها و بهبود کیفیت تولید شده و جایگزینی مناسب برای روش‌های سنتی برش در تولید و مونتاژ صنعتی محسوب می‌شود.
مزایای برش التراسونیک در تولید وسایل الکترونیکی:
چاقوی التراسونیک نقش مهمی در ساخت قطعات الکترونیکی ایفا می‌کند و قابلیت‌های برش دقیق را برای الکترونیک مدرن ارائه می‌دهد. با استفاده از ارتعاشات فرکانس بالا، این چاقوها می‌توانند موادی مانند ویفرهای سیلیکونی، نیمه‌هادی‌ها و بسترهای مختلف را بدون ایجاد آسیب حرارتی یا تغییرات ساختاری برش دهند. این دقت یکپارچگی و عملکرد قطعات حساس الکترونیکی را تضمین می‌کند.
حداقل تاثیر حرارتی: اثر گرمایش موضعی ارتعاشات التراسونیک از آسیب ناشی از حرارت به قطعات الکترونیکی ظریف جلوگیری می‌کند.
دقت پیشرفته: چاقوهای التراسونیک برش‌های دقیق را ارائه می‌دهند، خطر نقص را کاهش می‌دهند و کیفیت بالای مجموعه‌های الکترونیکی را تضمین می‌کنند.
کاهش استرس مکانیکی: ماهیت غیر تماسی برش التراسونیک، فشار فیزیکی روی اجزا را به حداقل می‌رساند و یکپارچگی ساختاری آنها را حفظ می‌کند.
کاربرد در الکترونیک:
برش نیمه هادی: چاقوهای التراسونیک برای برش ویفرهای نیمه‌هادی به تراشه‌های جداگانه با دقت بالا استفاده می‌شوند.

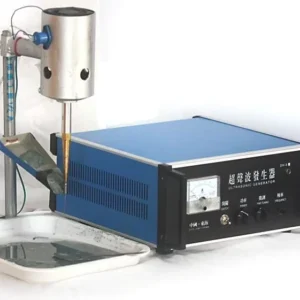

Micro-Drilling: آنها ایجاد ریز سوراخ‌ها را در بسترهای ورودی و اتصالات بدون ایجاد آسیب حرارتی تسهیل می‌کنند.
جداسازی قطعات: برش التراسونیک به طور موثر اجزای الکترونیکی را از بسترها یا قاب‌ها جدا می‌کند بدون اینکه بر عملکرد آنها تأثیر بگذارد.
